FOX RC 2.350mm

Novas fotos completando 70% da montagem. 'belíssimo'.

detalhe da 'bequilha' em compensado.

MADE IN CHINA-FUTABA S3003

Produtos chineses são tão bons quanto os norte-americanos e ainda existe uma certa resistência quanto a esse assunto, por que? pelo preço altamente competitivo?
Uma simples idéia: 4 servos Futaba S3003 por menos de $15, isso se resume em menos de 8 reais cada servo, sem taxa de importação (abaixo dos 50 dólares) e sem os malditos impostos e lucros abusivos dos comerciantes!
Um mesmo servo no Brasil custa em média 30 reais...

O importante é ter paciência afinal são em média 45 dias de transporte até chegar.

http://www.ebay.com/itm/4x-High-Torque-Futaba-S3003-Standard-Servo-Plastic-Gear-RC-Car-Boat-Airplane-/150790320806?_trksid=p5197.m1992&_trkparms=aid%3D111000%26algo%3DREC.CURRENT%26ao%3D1%26asc%3D14%26meid%3D924929701033511090%26pid%3D100015%26prg%3D1006%26rk%3D1%26#ht_1543wt_942

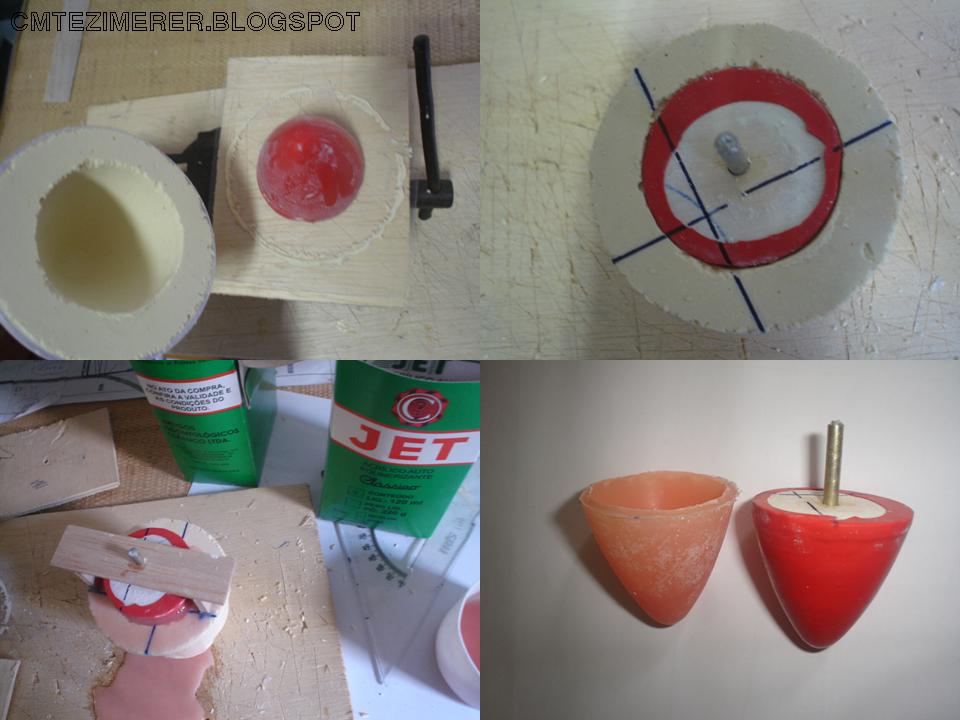

FABRICAÇÃO DO SPINNER - SPINNER'S CONSTRUCTION

O método aqui descrito não é o melhor e nem foi reinventado, creio que seja prático e rápido.

A idéia é construir o nariz do planador Fox mas serve para pequenos spinners.

Com o desenho do nariz 1:1 faço um cone de plástico com um eixo metálico e chanfrado na parte que irá segurar a peça, onde será preenchido com gesso tipo pedra (encontrado em lojas que vendem materiais odontológicos).

A peça então é torneada, utilizei uma furadeira com bom torque e utilizei uma chave de fenda como bit, depois fui passando uma lixa 320 no sentido longitudinal.

Após pronta a matriz, recobri a mesma com látex, fiz o molde e desenhei guias. Apliquei bastante silicone líquido (aqueles utilizados para dar brilho em painéis de carro) como desmoldante e preenchi o molde com resina acrílica. utilizei a própria matriz para deixar a peça final com uma espessura  adequada.

O resultado final é interessante.

RC FOX GLIDER BUILD -FUSELAGE

 Structure plywood

PLANADOR FOX RC 2350mm

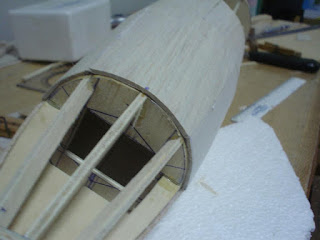

A estrutura da fuselagem está muito firme e já revisei muitos detalhes: cavernas fora do alinhamento do revestimento, alívio de peso, recorte dos servos e o principal: a raiz da asa estava com 4° de decalagem!!!!! como projetei as cavernas 5 e 6 como suporte para a asa, a mesma possui um perfil em ângulo porém a junção das duas peças elevaram o mesmo. Tive que remover as nervuras de compensado e aproveitei para desenhar outras duas, com novos desenhos para a fixação e passagem da elétrica.

Até o momento, com a estrutura em compensado 4mm e o revestimento de balsa comum 1/8" além de dois Servos Futaba S3003 é de 380 gramas, nada mal pois ainda tenho que revestir o intra-dorso, fabricar o canopy em acetato, etc... prevendo um peso final da fuselagem já com os estabilizadores na faixa de 800 gramas, com o acabamento.

Para as asas (que nem comecei a projetar/desenhar) creio que pela minha experiência o conjunto ficará com 700/800 gramas, sendo o peso final linkado e pronto pra voar perto de 1.600 gramas. BINGO!

Os desenhos da montagem assim como a planta irei disponibilizar a quem estiver interessado, postarei em breve, assim como todas as plantas de meus modelos e todas as informações além de peças que fabrico. Abraços.

 Deriva fabricada com longarinas de 6x10mm e reforços em 1/8"

 Bancada dos servos e acesso para fixação da baioneta da asa. Os recortes 3 frontais são para alívio de peso e talvez alguma aplicação de servos standart

 Método antigo e muito funcional: colar a balsa em uma das extremidades e depois umidecer com água morna para conformar a mesma utilizando os mais úteis "pregadores de roupa" (comprei a minha própria caixa para não tomar bronca do D.A.C.)

 As longarinas são de compensado 4mm, detalhe: cortados com estilete

 Vista lateral da montagem sem a raiz da asa. Nota-se o meu grande companheiro Run (pirata...) em sua caneca oficial. (noite fria)

 Novamente os pregadores de roupa, os mesmo que geram polêmica quanto a eu chamar de pregadores e outros 'prendedores'.

 Lindo modelo, doente para voar!

 E assim acaba meu material... e lá vamos nós encomendar mais balsa na Tevel

Óhhhhhhh!
