CONTROL LINE CURTISS XP-40 Q SCALE

Um dos modelos que a muito tempo venho querendo montar e agora eis que surge o meu projeto: Curtiss XP40-Q.
Tive o privilégio de montar um modelo RC com a planta da Top Fly do Curtiss P-40 e as adaptações para o protótipo em questão ficaram por conta das dicas da revista Esporte Modelismo.
O modelo foi vendido antes que eu realiza-se o seu 1º voo.
As características do projeto:

Envergadura: 1280mm
Área da asa:
Perfil da asa: NACA0018

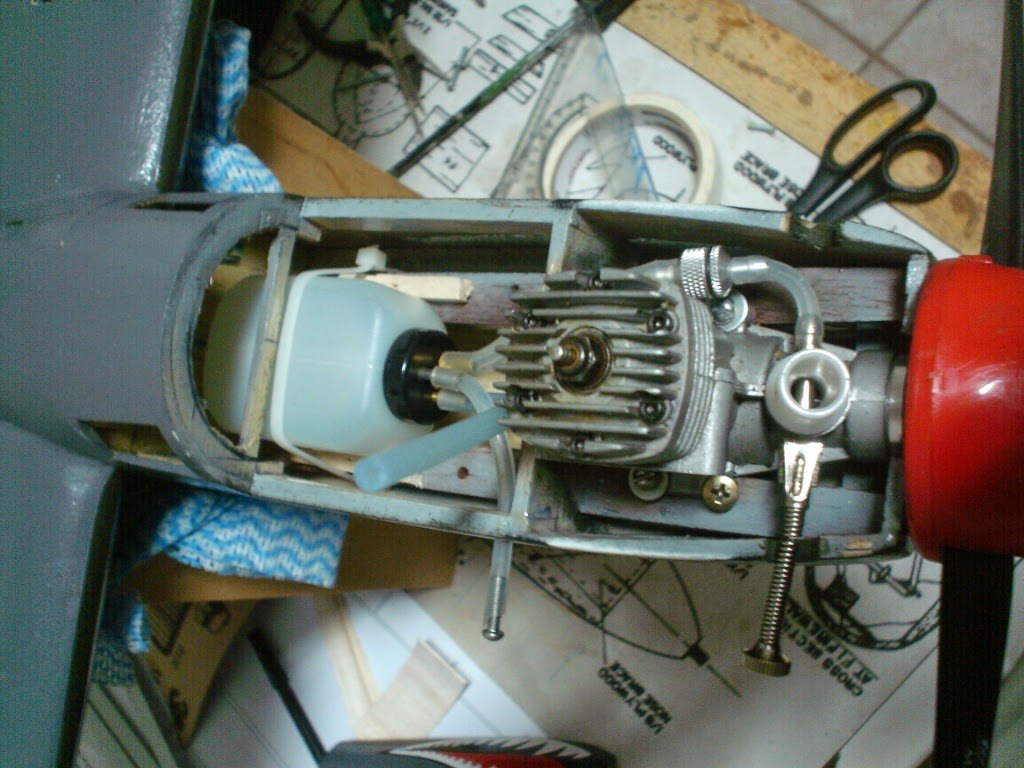

Motor: ASP32 (escapamento sem o anel central e venturi fabricado por Osni Buchler)
Helice: Master 10x5 e Aerobrás 10x5
Fuselagem:
Spinner: 2 1/2
Peso: 1.340g
Tanque: dubro 2 oz
Acabamento: pintura Laca e verniz bi-componente
Rodas: 2"
Planta: cmtezimerer

a fuselagem foi redesenhada com o uso do Corel e as cavernas sutilmente modificadas

A asa foi desenhada no Corel e depois os aerofólios (NACA 0018) criados no programa Profili. Somei os dois desenhos no Catia e o resultado final está na impressão onde adicionei as longarinas e suporte do trem de pouso.

momento ASA

Fuselagem quase finalizada

Canopy vacum form - modelagem

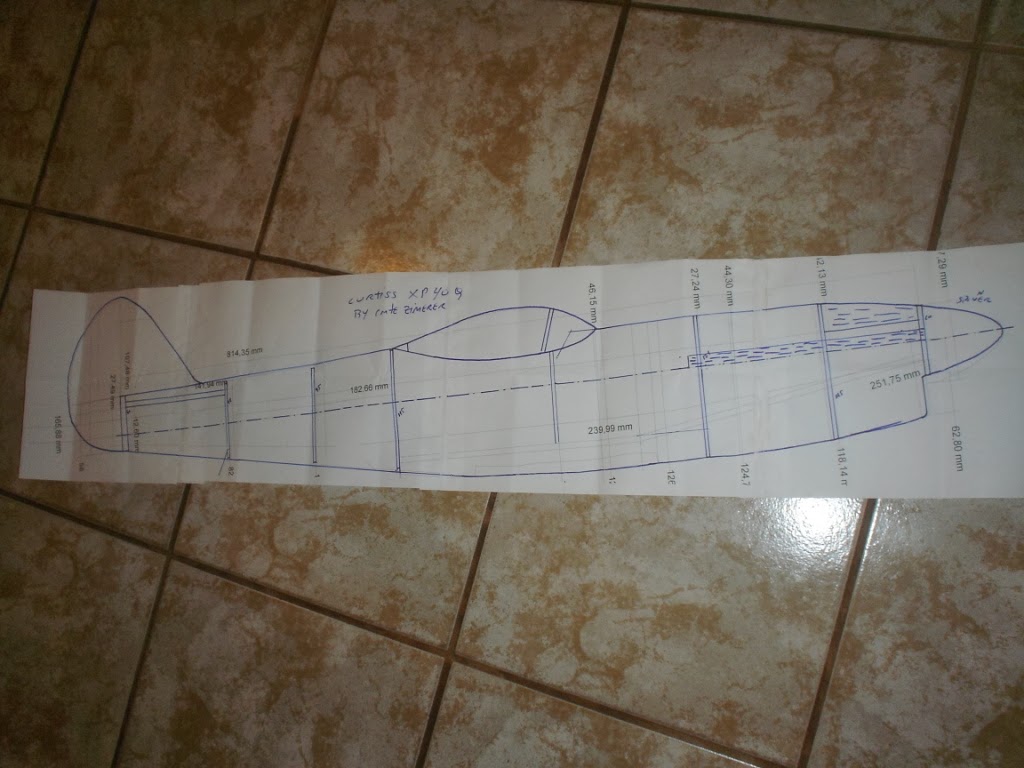

 Primeiro plano do desenho, feito no Corel Draw e ajustado manualmente.

Meu protótipo RC

Documentação para pintura
fonte: http://wp.scn.ru/en/ww2/f/375/3/11

 fonte:http://www.cmkkits.com/en/aircraft/xp-40q-warhawk/

 fonte:http://www.modelforum.cz/viewtopic.php?f=186&t=28813

mais fotos...

 pensando em 'reforma'

 Minimoa aguardando a pintura final

 F-5 e Flite Streak

 Hawker Tempest e Fieseler

 Planador Fox MD

 opss Seneca

 teste

 mais um pouco e finalizo a fuselagem

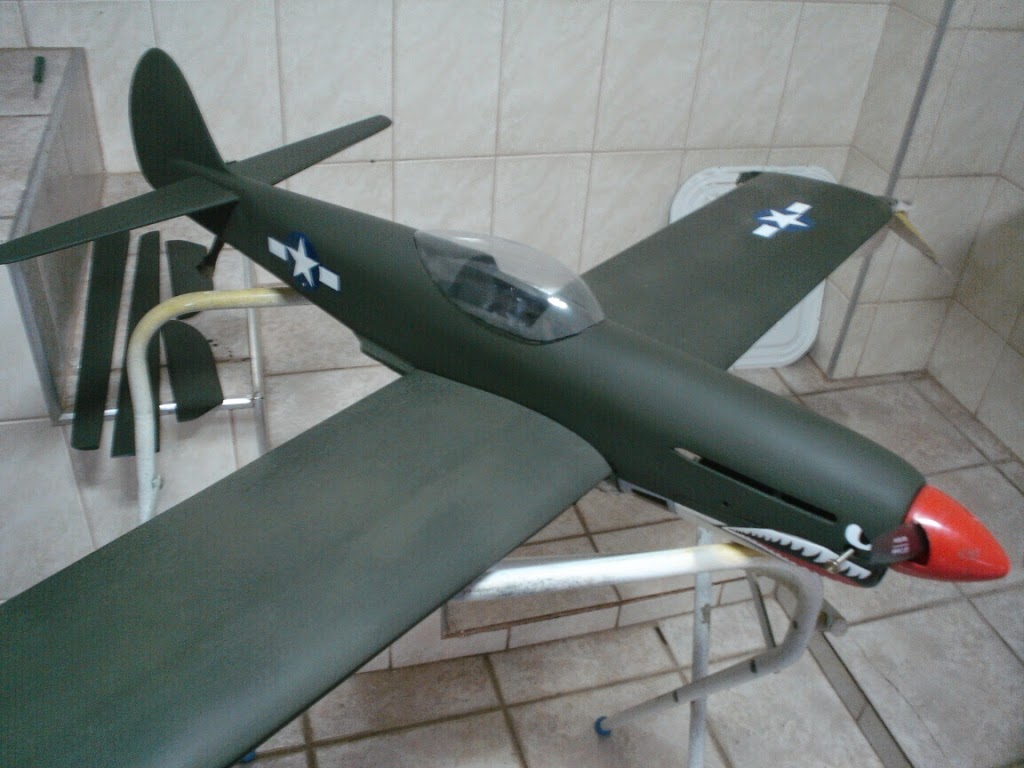

Mais alguns detalhes e chega a hora da pintura

 Uma ótima referência fica por conta do site: http://forum.warthunder.com/index.php?/topic/117466-p-40q-xp-40q-american-premium/

Pintura
